內進流超細截汙格柵（SupFTM）簡介
內進流超細截汙格柵（SupFTM）示意圖
內進流超細截汙格柵（SupFTM）是一種將攔汙和除汙融合於一體的高效率超細截汙設備，SupFTM產品運行時可連續自動攔截、過濾及清除水體中的懸浮物，適用於汙水處理廠，能有效去除過濾水體中的雜草、紙張、煙蒂、落葉、毛發、纖維物、絮狀軟性物等懸浮物。
近年來，隨著汙水排放標準的不斷提高，BAF工藝及MBR工藝對預處理（高效去除毛發和纖維物質等）的要求，過濾精度1-5mm內進流超細截汙格柵被廣泛采用。
SupFTM產品結構與功能原理

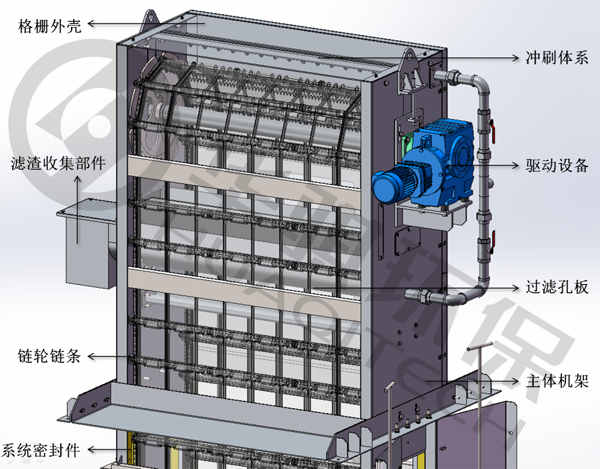

內進流超細截汙格柵（SupFTM）功能結構圖
SupFTM產品結構：主要由驅動設備、主體機架、外殼、鏈輪鏈條、過濾孔板、衝刷體係、係統密封件、濾渣收集部件、及電氣控製櫃等部件構成。
SupFTM過濾原理：需過濾的汙水從格柵進口框架中間進入格柵內部，汙水從格柵兩側穿過孔板流出，毛發、纖維等懸浮物質被截留在孔板的內側，當衝刷體係運行時把截留在內壁上的物質向上提升至頂部；頂部板外側上麵的中高壓反衝洗係統通過壓力水對過濾孔板進行自動衝洗，把截留的濾渣物質衝刷到過濾孔板內側下麵的收集水槽裏麵，最後由輸送水槽自流至濾渣壓榨機進行壓榨脫水處理。整個過濾過程及壓榨脫水是在連續的、自動的狀態下進行的。
SupFTM的除汙優點
· 過濾麵積大，結構緊湊，占地麵積小
· 針對常規過濾孔板間密封效果差導致的纖維狀物質穿過的問題，開發了專有密封連接技術
· 針對導軌與鏈輪縫隙密封效果差導致的纖維狀物質穿過的問題，設有二次密封專有技術，確保無濾渣穿透到柵後
· 針對短纖維狀物質易掛孔及透過過濾孔板的問題，根據水力學計算，開發了獨特不堵塞的錐邊過濾孔板
· 能適應進水液位波動，水頭損失小
· 智能自動化中高壓反洗係統，液位差/周期性聯動智能控製
· 針對超寬設備的受水壓導致的變形問題，開發了中部軌道反向著力結構，增強運行平穩性，增加使用壽命
· 采用輕巧及易拆裝的蓋板進行密封，便於拆裝、防臭
· 獨特刮板設計，可有效清除濾渣收集槽邊口殘留物
SupFTM的除汙優點

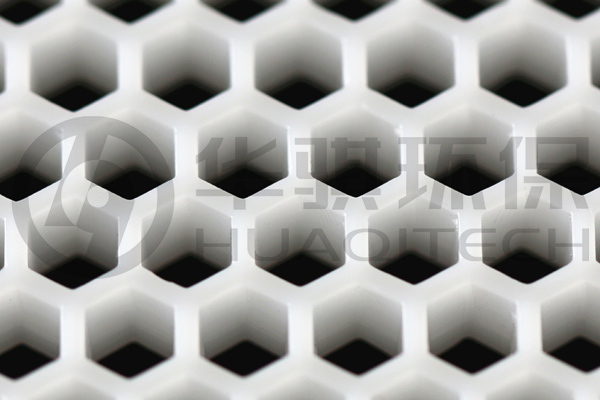

錐形過濾孔
短纖維不易透過及堵塞濾孔

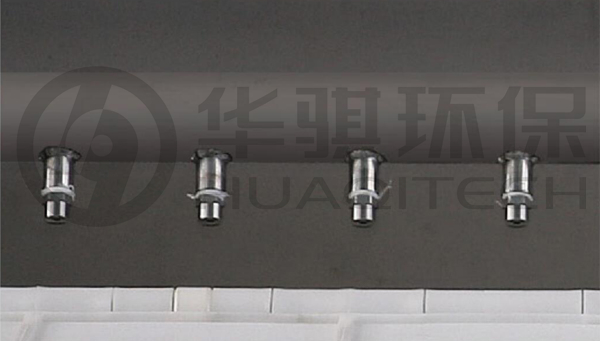

中高壓全覆蓋
智能噴射衝洗潔淨

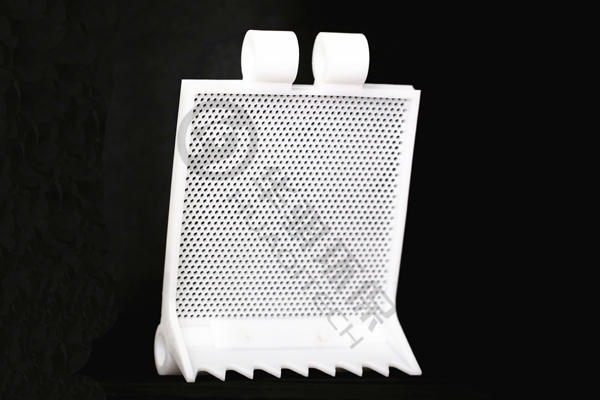

標準化、模塊化
生產製造的精細過濾孔板
可獨立更換

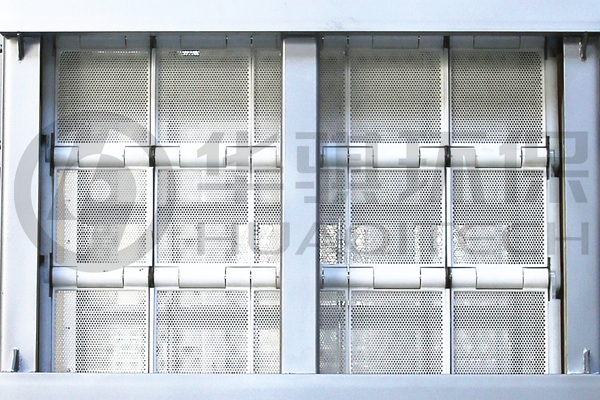

持續保證密封效果的過濾孔板

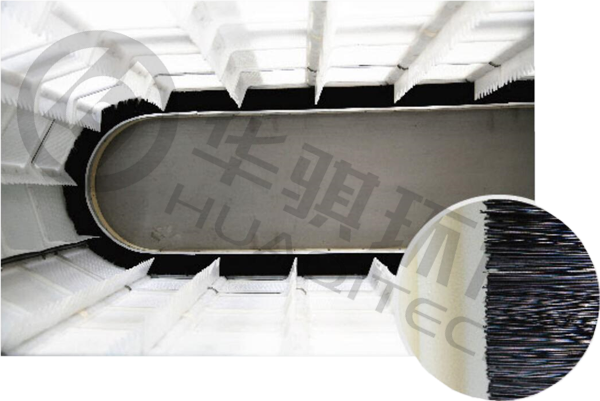

導軌處硬質密封與軟性密封
雙重保護密封效果

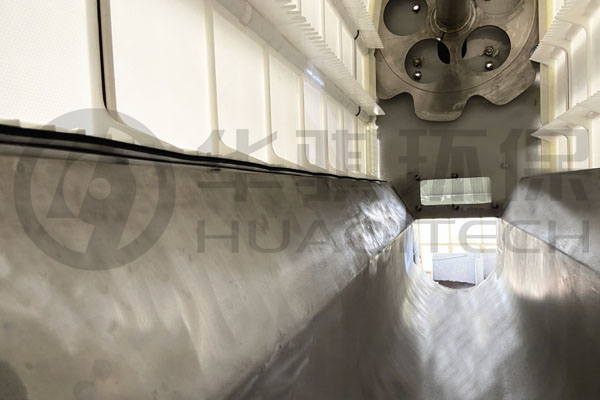

內置高效清潔刮板
確保再次清潔
SupFTM產品參數選型

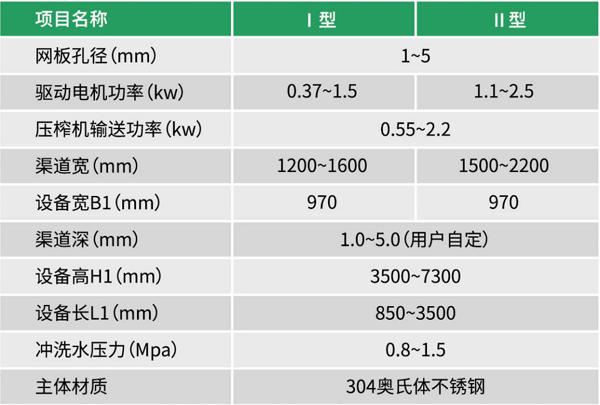

SupFTM參數選型表

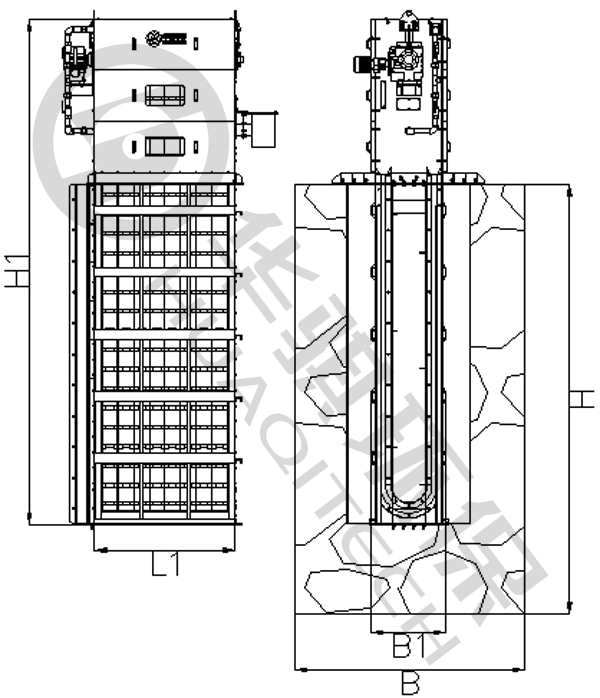

SupFTM外形尺寸圖
SupFTM產品

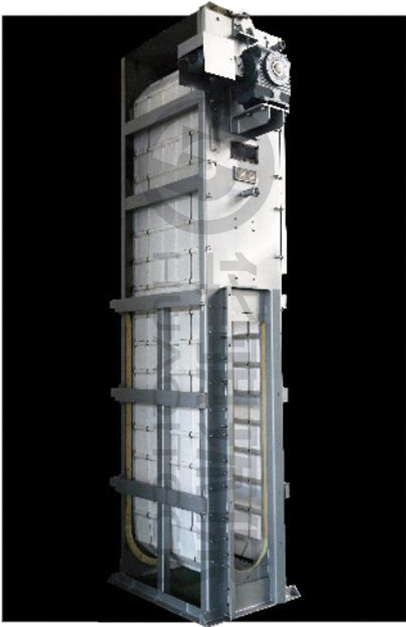

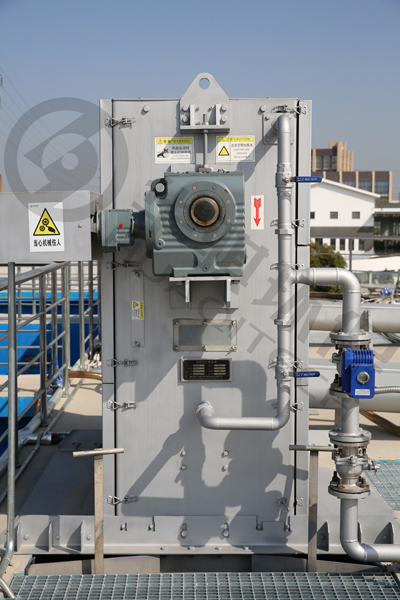

SupFTM產品圖

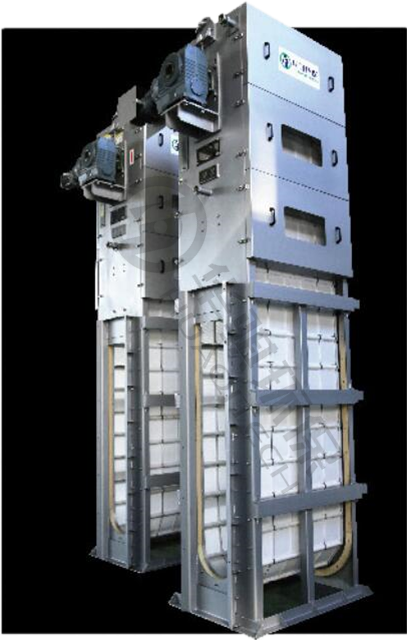

SupFTM產品圖
SupFTM應用於BAF工藝

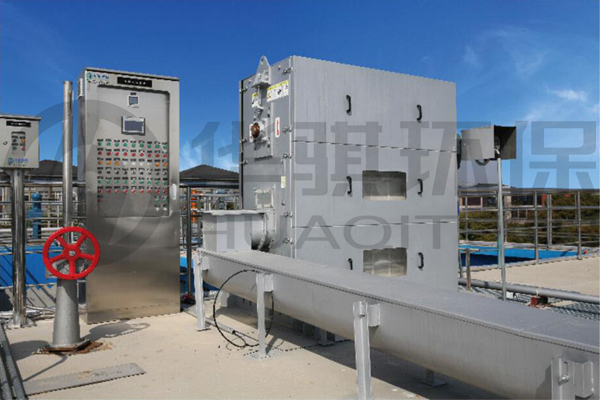

SupFTM的壓榨機及其配套
